[알고리즘 정리] 깊이 우선 탐색(DFS)

Depth First Search

DFS는 그래프를 순회하기 위해 사용하는 알고리즘 전략으로, 한 노드로부터 시작해서 자식노드를 계속 따라가며 더 이상 자식노드가 나타나지 않을 때까지 진행하고 더 이상 자녀가 없을 때는 왔던 길을 다시 거슬러 올라가며 탐색하지 않은 다른 노드들을 같은 방법으로 순회하는 알고리즘이다.

Algorithm Steps

DFS 를 적용하기 위한 다양한 방법이 있지만 강의에서 소개된 방법은 색깔을 통해 각 노드의 상태를 표현하고, 해당 노드가 발견된 시간(실제 시간을 기록하진 않는다), 탐색이 끝난 시간을 기록하는 방법으로 노드들을 순회한다.

Node State

DFS가 탐색할 각 노드 혹은 vertex 는 다음 세개 중 하나의 색깔로 상태를 나타낸다.

1. White : 아직 발견되지 않은 노드
2. Gray : 발견은 되었지만 아직 해당 노드의 모든 자식과 자손 노드들을 탐색하지 않은 노드
3. Black : 해당 노드로 부터 파생된 모든 자손 노드들의 탐색이 끝난 노드

가장 초기에는 대상이 되는 그래프의 모든 노드들이 흰색으로 초기화 되어 있을 것이다.

Timestamp

각 노드들은 색깔과 더불어서 두 종류의 timestamp를 가지게 된다. 여기서 timestamp는 실제 시간이 아니라 처리가 끝난 순서를 기록하게 된다.

1. d[v] : discorvery time. 어떤 노드가 발견된 시간, 즉 color 상태가 white 이었다가 gray 가 된 순간을 기록한다.
2. f[v] : finish time. 어떤 노드의 하위 노드들의 탐색이 모두 끝나고 해당 노드로 다시 돌아온 시간 즉 color 상태가 gray에서 black이 된 순간을 기록한다.

따라서 어떤 노드 v에 대해서 d[v]는 항상 f[v] 보다 작은 값을 가지고 있어야 한다.

Pseudo Code

DFS(V, E)
1 for each u in V
2   do color[u] = white
3 time = 0

4 for each u in V
5   do if color[u] = white
6     then DFS-VISIT(u)

위 pseudo code 는 DFS를 시작하는 노드이다. 어떤 그래프 안에 노드들이 연결되어 있지 않을 수도 있기 때문에 여러개의 트리를 DFS로 각각 탐색해야하는 경우가 있을 수도 있다. 1~2 번째 라인에서는 주어진 그래프 내에 있는 모든 노드들을 하나씩 꺼내서 그 색깔을 흰색으로 초기화 해준다. 그리고 3번째 라인에서는 전역변수로 사용되는 time 변수를 0으로 초기화해준다. 이 변수는 timestamp를 계속해서 기록하는데 사용하게 된다.

4 ~ 6째 라인에서는 각 노드들을 기준으로 트리를 만드려는 시도를 하게 되는데, 만약 모든 노드들이 다 연결되어 있다면, 트리가 만들어진 이후에 색깔이 검은색으로 변경된 상태일 것이기 때문에 더 이상 반복하지 않게된다. 만약 모든 노드들이 연결되어 있지 않다면 흰색으로 남아있는 노드가 존재한다는 것이기 때문에 새로운 트리를 만드는 시도를 반복적으로 할 수 있게 된다.

DFS-VISIT(u)
1 color[u] = gray
2 time = time + 1
3 d[u] = time

4 for each v in adj[u]
5   do if color[v] = white
6     then DFS-VISIT(v)
7 color[u] = black

8 time = time + 1
9 f[u] = time

이 함수는 시작함수로부터 전달된 시작점이 될 노드부터 트리를 만들기 시작한다. 1 ~ 3 번째 라인에서는 노드를 방문했기 때문에 일단 색깔을 gray로 변경시키고 discovery time을 기록한다. 그리고 해당노드의 adjacency list, 즉 해당 노드와 연결되어 있는 노드를 하나씩 꺼내보고 만약 그 노드가 아직 방문 되지 않은 노드라면 그 노드를 시작점으로 재귀적으로 같은 작업을 반복한다. 이렇게 하면 초기 시작 노드로부터 더 이상 자녀노드가 없을 때까지 반복적으로 노드들을 체크해줄 수 있을 것이다.

Example

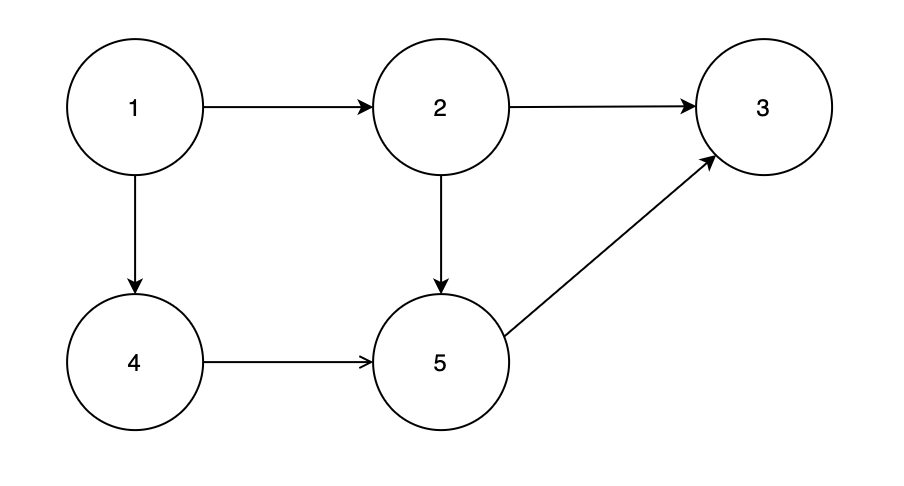

위 와 같은 그래프가 있다고 하자. 만약 초기 노드로 1번 노드를 선택하고 dfs를 시작한다면,

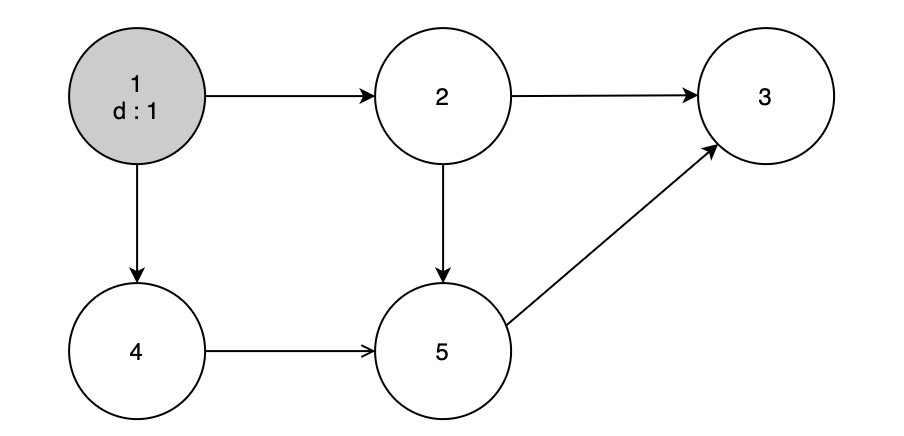

다음과 같이 시작노드를 gray 로 색칠하고 discover time을 1로 설정하게 된다.

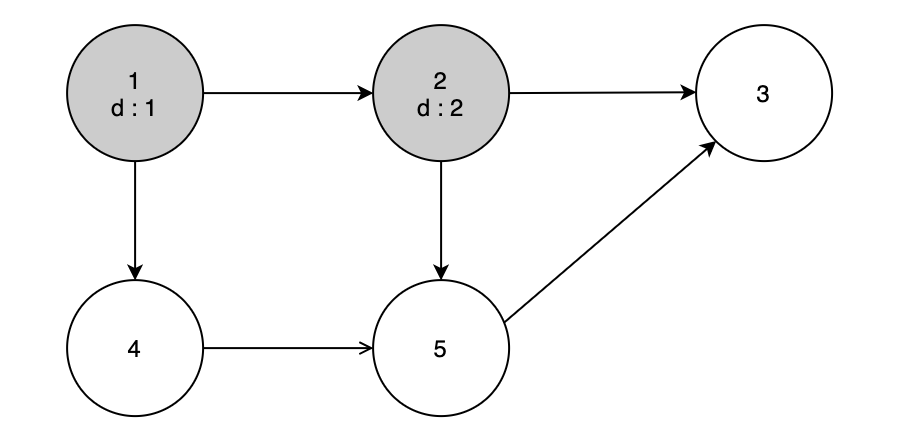

이제 1번 노드와 연결된 2번노드를 선택해서 재귀적으로 같은 작업을 수행한다. 2번노드가 흰색이므로 회색으로 색칠하고, discover 시간을 1 올려서 2로 표시해준다.

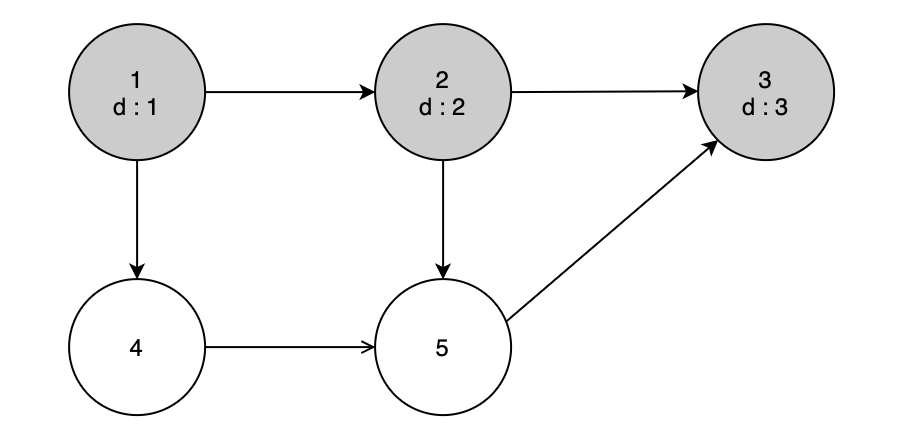

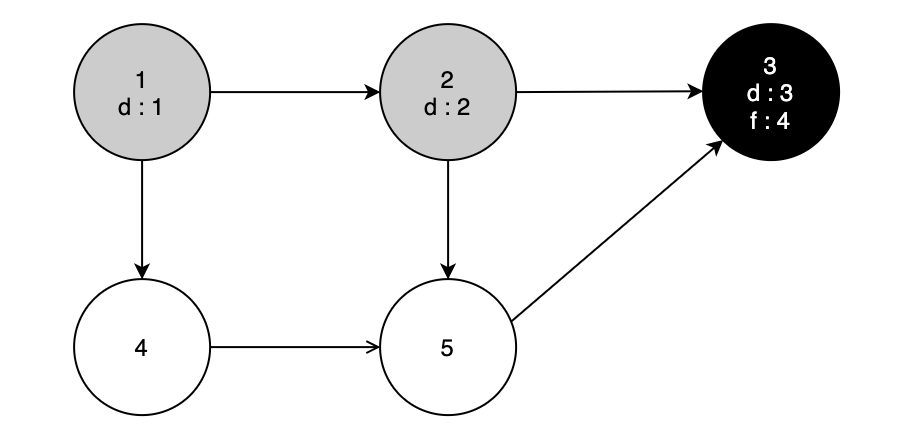

같은 작업을 계속 진행하면 3번 노드는 이제 더 이상 갈 곳이 없으므로 black 으로 칠하게 되고 backtrack 을 통해서 부모노드로 다시 올라간다.

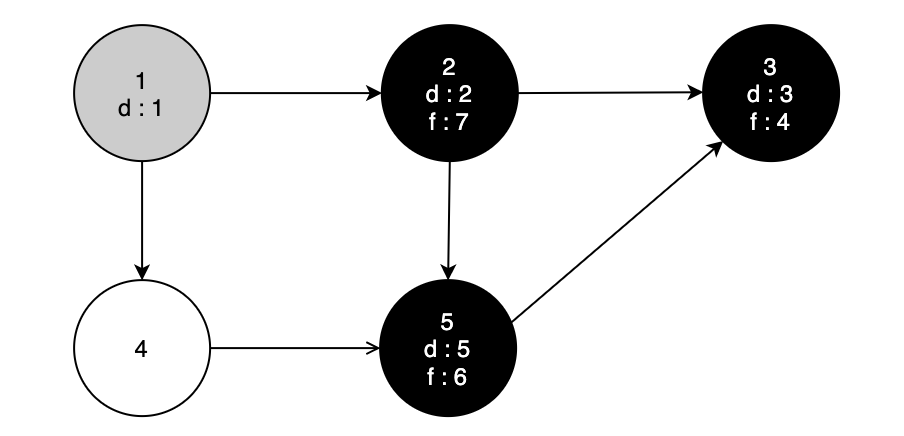

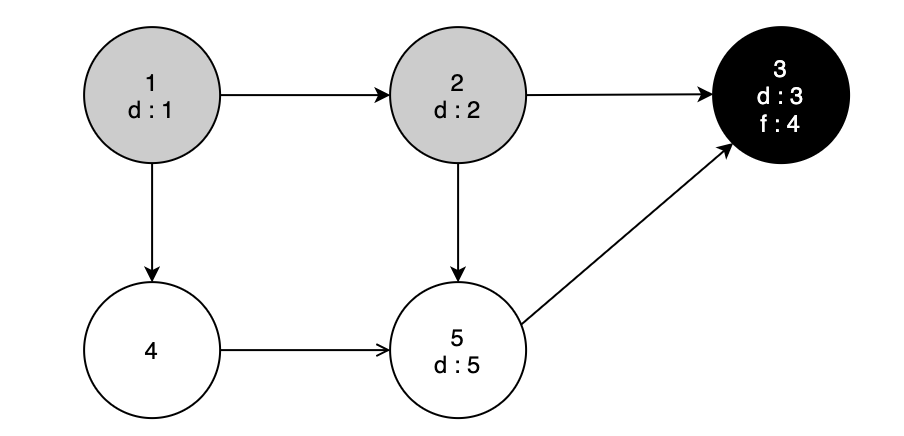

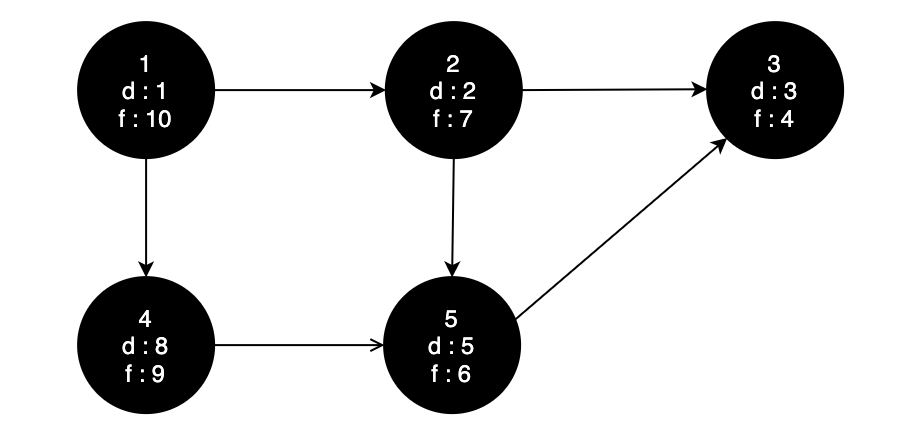

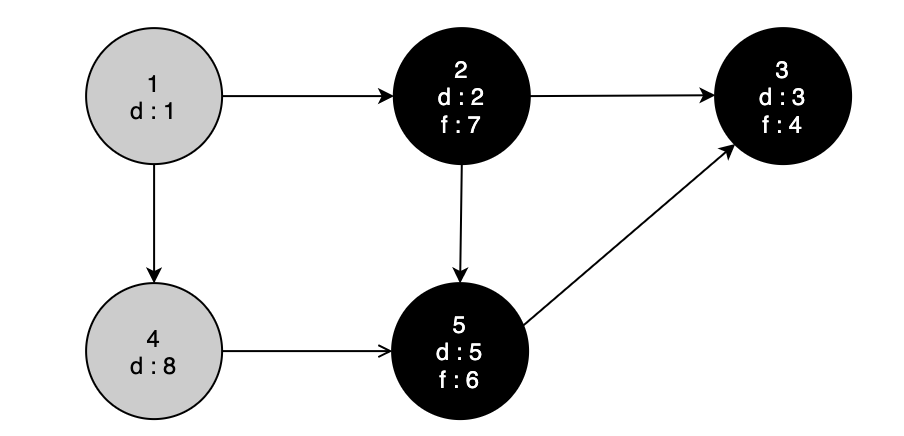

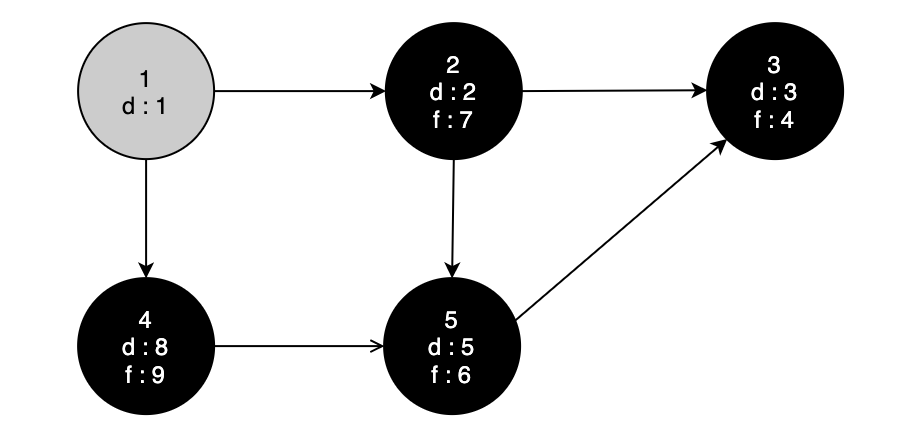

리턴된 이후에 2번 노드에 대한 자식노드가 아직 adjacency node 남아있는 상태이기 때문에 5번 노드로 이동한다. 이런 과정을 계속해서 반복하게 되면 다음과 같이 그래프가 완성된다.



Algorithm Analysis

DFS 알고리즘의 시간복잡도는 모든 노드를 순회하는 시간 𝛩(E + V) 의 시간과 각 노드에 대해 adjacency list 를 모두 확인하는 시간 𝛩(E) 만큼 걸리게 된다. 따라서 DFS의 시간 복잡도는 𝛩(E + V) 로 표현할 수 있다.
